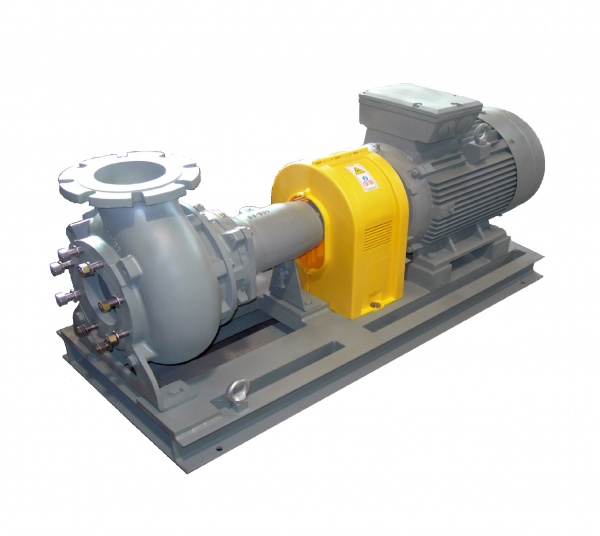

Pompes en installation sèche Vortex
Série MSK 80-2
Pompe à eau usée avec turbine Vortex en installation sèche
Application
Pompes, destinées pour le transvasement d’eaux usées et chargées jusqu’à 60°C, Avec turbine à passage libre « Vortex », chambre d’huile et deux garnitures mécaniques.
| Hauteur de refoulement maximale: | 14-23 m |
| débit maximal: | 22-27l/sec. |
Construction standard
| Carcasse: | Fonte grise GG25 |
| Turbine: | Fonte grise GG25 |
| Axe: | Acier inox. AISI 420 |
| Visserie: | Acier inox. AISI 304 |
| Garniture méc. mot: | Carbure de silice (SiC) |
| Garniture méc. pompe: | Carbure de silice (SiC) |
| Passage libre: | Ø65-75 |
Série MSK 80-4
Pompe à eau usée avec turbine Vortex en installation sèche
Application
Pompes, destinées pour le transvasement d’eaux usées et chargées jusqu’à 60°C, Avec turbine à passage libre « Vortex », chambre d’huile et deux garnitures mécaniques.
| Hauteur de refoulement maximale: | 10.5-32 m |
| débit maximal: | 29-47 l/sec. |
Construction standard
| Carcasse: | Fonte grise GG25 |
| Turbine: | Fonte GG25 |
| Axe: | Acier inox. AISI 420 |
| Visserie: | Acier inox. AISI 304 |
| Garniture méc. mot: | Carbure de silice (SiC) |
| Garniture méc. pompe: | Carbure de silice (SiC) |
| Passage libre: | Ø60-70 |
Série MSK 80-6
Pompe à eau usée avec turbine Vortex en installation sèche
Application
Pompes, destinées pour le transvasement d’eaux usées et chargées jusqu’à 60°C, Avec turbine à passage libre « Vortex », chambre d’huile et deux garnitures mécaniques.
| Hauteur de refoulement maximale: | 5.5-7 m |
| débit maximal: | 22-27 l/sec. |
Construction standard
| Carcasse: | Fonte grise GG25 |
| Turbine: | Fonte grise GG25 |
| Axe: | Acier inox. AISI 420 |
| Visserie: | Acier inox. AISI 304 |
| Garniture méc. mot: | Carbure de silice (SiC) |
| Garniture méc. pompe: | Carbure de silice (SiC) |
| Passage libre: | Ø70 |
Série MSK 100-2
Pompe à eau usée avec turbine Vortex en installation sèche
Application
Pompes, destinées pour le transvasement d’eaux usées et chargées jusqu’à 60°C, Avec turbine à passage libre « Vortex », chambre d’huile et deux garnitures mécaniques.
| Hauteur de refoulement maximale: | 28-34 m |
| débit maximal: | 45-53 l/sec. |
Construction standard
| Carcasse: | Fonte grise GG25 |
| Turbine: | Fonte grise GG25 |
| Axe: | Acier inox. AISI 420 |
| Visserie: | Acier inox. AISI 304 |
| Garniture méc. mot: | Carbure de silice (SiC) |
| Garniture méc. pompe: | Carbure de silice (SiC) |
| Passage libre: | Ø75 |
Série MSK 100-4
Pompe à eau usée avec turbine Vortex en installation sèche
Application
Pompes, destinées pour le transvasement d’eaux usées et chargées jusqu’à 60°C, Avec turbine bicanal, diffuseur autonettoyant, chambre d’huile et deux garnitures mécaniques.
Version Chopper: avec anneau tranchant et roue durci.
| Hauteur de refoulement maximale: | 8-31 m |
| débit maximal: | 31-73 l/sec. |
Construction standard
| Carcasse: | Fonte grise GG25 |
| Turbine: | Fonte grise GG25 |
| Axe: | Acier inox. AISI 420 |
| Visserie: | Acier inox. AISI 304 |
| Garniture méc. mot: | Carbure de silice (SiC) |
| Garniture méc. pompe: | Carbure de silice (SiC) |
| Passage libre: | Ø85-90 |
Série MSK 100-6
Pompe à eau usée avec turbine Vortex en installation sèche
Application
Pompes, destinées pour le transvasement d’eaux usées et chargées jusqu’à 60°C, Avec turbine à passage libre « Vortex », chambre d’huile et deux garnitures mécaniques.
| Hauteur de refoulement maximale: | 6.5 – 12 m |
| débit maximal: | 34 – 58 l/sec. |
Construction standard
| Carcasse: | Fonte grise GG25 |
| Turbine: | Fonte grise GG25 |
| Axe: | Acier inox. AISI 420 |
| Visserie: | Acier inox. AISI 304 |
| Garniture méc. mot: | Carbure de silice (SiC) |
| Garniture méc. pompe: | Carbure de silice (SiC) |
| Passage libre: | Ø85 |
Série MSK 150-4
Pompe à eau usée avec turbine Vortex en installation sèche
Application
Pompes, destinées pour le transvasement d’eaux usées et chargées jusqu’à 60°C, Avec turbine à passage libre « Vortex », chambre d’huile et deux garnitures mécaniques.
| Hauteur de refoulement maximale: | 8.1-33 m |
| débit maximal: | 58-152 l/sec. |
Construction standard
| Carcasse: | Fonte grise GG25 |
| Turbine: | Fonte grise GG25 |
| Axe: | Acier inox. AISI 420 |
| Visserie: | Acier inox. AISI 304 |
| Garniture méc. mot: | Carbure de silice (SiC) |
| Garniture méc. pompe: | Carbure de silice (SiC) |
| Passage libre: | Ø115-130 |
Série MSK 150-6
Pompe à eau usée avec turbine Vortex en installation sèche
Application
Pompes, destinées pour le transvasement d’eaux usées et chargées jusqu’à 60°C, Avec turbine à passage libre « Vortex », chambre d’huile et deux garnitures mécaniques.
| Hauteur de refoulement maximale: | 7.5-11 m |
| débit maximal: | 70-104 l/sec. |
Construction standard
| Carcasse: | Fonte grise GG25 |
| Turbine: | Fonte grise GG25 |
| Axe: | Acier inox. AISI 420 |
| Visserie: | Acier inox. AISI 304 |
| Garniture méc. mot: | Carbure de silice (SiC) |
| Garniture méc. pompe: | Carbure de silice (SiC) |
| Passage libre: | Ø120-130 |

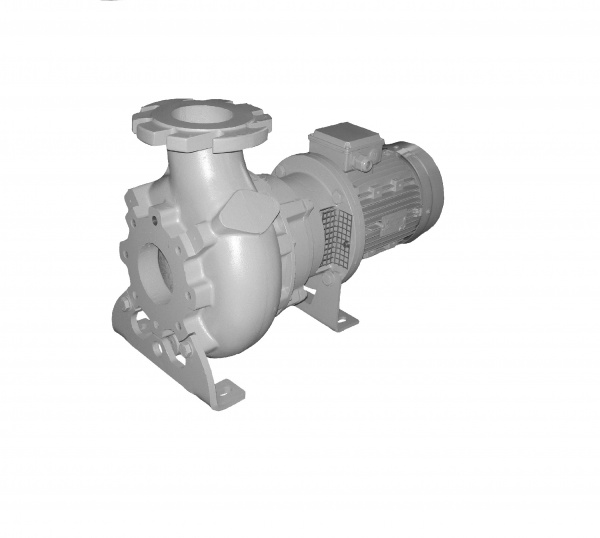

Série MSKM 80-2
Pompe à eau usée avec turbine Vortex en installation sèche
Application
Pompes, destinées pour le transvasement d’eaux usées et chargées jusqu’à 60°C, Avec turbine à passage libre « Vortex », chambre d’huile et deux garnitures mécaniques.
| Hauteur de refoulement maximale: | 14-33 m |
| débit maximal: | 21-33 l/sec. |
Construction standard
| Carcasse: | Fonte grise GG25 |
| Turbine: | Fonte grise GG25 |
| Axe: | Acier inox. AISI 420 |
| Visserie: | Acier inox. AISI 304 |
| Garniture méc. mot: | Carbure de silice (SiC) |
| Garniture méc. pompe: | Carbure de silice (SiC) |
| Passage libre: | Ø65-75 |
Série MSKM 80-4
Pompe à eau usée avec turbine Vortex en installation sèche
Application
Pompes, destinées pour le transvasement d’eaux usées et chargées jusqu’à 60°C, Avec turbine à passage libre « Vortex », chambre d’huile et deux garnitures mécaniques.
| Hauteur de refoulement maximale: | 10.5-30 m |
| débit maximal: | 29-47 l/sec. |
Construction standard
| Carcasse: | Fonte grise GG25 |
| Turbine: | Fonte GG25 |
| Axe: | Acier inox. AISI 420 |
| Visserie: | Acier inox. AISI 304 |
| Garniture méc. mot: | Carbure de silice (SiC) |
| Garniture méc. pompe: | Carbure de silice (SiC) |
| Passage libre: | Ø60-70 |
Série MSKM 80-6
Pompe à eau usée avec turbine Vortex en installation sèche
Application
Pompes, destinées pour le transvasement d’eaux usées et chargées jusqu’à 60°C, Avec turbine à passage libre « Vortex », chambre d’huile et deux garnitures mécaniques.
| Hauteur de refoulement maximale: | 5.5-7 m |
| débit maximal: | 22-27 l/sec. |
Construction standard
| Carcasse: | Fonte grise G25 |
| Turbine: | Fonte GG25 |
| Axe: | Acier inox. AISI 420 |
| Visserie: | Acier inox. AISI 304 |
| Garniture méc. mot: | Carbure de silice (SiC) |
| Garniture méc. pompe: | Carbure de silice (SiC) |
| Passage libre: | Ø70 |
Série MSKM 100-2
Pompe à eau usée avec turbine Vortex en installation sèche
Application
Pompes, destinées pour le transvasement d’eaux usées et chargées jusqu’à 60°C, Avec turbine à passage libre « Vortex », chambre d’huile et deux garnitures mécaniques.
| Hauteur de refoulement maximale: | 28-34 m |
| débit maximal: | 45-53 l/sec. |
Construction standard
| Carcasse: | Fonte grise GG25 |
| Turbine: | Fonte GS500 |
| Axe: | Acier inox. AISI 420 |
| Visserie: | Acier inox. AISI 304 |
| Garniture méc. mot: | Carbure de silice (SiC) |
| Garniture méc. pompe: | Carbure de silice (SiC) |
| Passage libre: | Ø75 |
Série MSKM 100-4
Pompe à eau usée avec turbine Vortex en installation sèche
Application
Pompes, destinées pour le transvasement d’eaux usées et chargées jusqu’à 60°C, Avec turbine à passage libre « Vortex », chambre d’huile et deux garnitures mécaniques.
| Hauteur de refoulement maximale: | 8-29 m |
| débit maximal: | 31-75 l/sec |
Construction standard
| Carcasse: | Fonte grise GG25 |
| Turbine: | Fonte GG25 |
| Axe: | Acier inox. AISI 420 |
| Visserie: | Acier inox. AISI 304 |
| Garniture méc. mot: | Carbure de silice (SiC) |
| Garniture méc. pompe: | Carbure de silice (SiC) |
| Passage libre: | Ø85-90 |
Série MSKM 100-6
Pompe à eau usée avec turbine Vortex en installation sèche
Application
Pompes, destinées pour le transvasement d’eaux usées et chargées jusqu’à 60°C, Avec turbine à passage libre « Vortex », chambre d’huile et deux garnitures mécaniques.
| Hauteur de refoulement maximale: | 6.5 – 12 m |
| débit maximal: | 34 – 58 l/sec. |
Construction standard
| Carcasse: | Fonte grise GG25 |
| Turbine: | Fonte GG25 |
| Axe: | Acier inox. AISI 420 |
| Visserie: | Acier inox. AISI 304 |
| Garniture méc. mot: | Carbure de silice (SiC) |
| Garniture méc. pompe: | Carbure de silice (SiC) |
| Passage libre: | Ø85 |
Série MSKM 150-4
Pompe à eau usée avec turbine Vortex en installation sèche
Application
Pompes, destinées pour le transvasement d’eaux usées et chargées jusqu’à 60°C, Avec turbine à passage libre « Vortex », chambre d’huile et deux garnitures mécaniques.
| Hauteur de refoulement maximale: | 11.5-21 m |
| débit maximal: | 63-114 l/sec. |
Construction standard
| Carcasse: | Fonte grise GG25 |
| Turbine: | Fonte GG25 |
| Axe: | Acier inox. AISI 420 |
| Visserie: | Acier inox. AISI 304 |
| Garniture méc. mot: | Carbure de silice (SiC) |
| Garniture méc. pompe: | Carbure de silice (SiC) |
| Passage libre: | Ø120-130 |
Série MSKM 150-6
Pompe à eau usée avec turbine Vortex en installation sèche
Application
Pompes, destinées pour le transvasement d’eaux usées et chargées jusqu’à 60°C, Avec turbine à passage libre « Vortex », chambre d’huile et deux garnitures mécaniques.
| Hauteur de refoulement maximale: | 7.5-11.5 m |
| débit maximal: | 70-104 l/sec. |
Construction standard
| Carcasse: | Fonte grise GG25 |
| Turbine: | Fonte GS500 |
| Axe: | Acier inox. AISI 420 |
| Visserie: | Acier inox. AISI 304 |
| Garniture méc. mot: | Carbure de silice (SiC) |
| Garniture méc. pompe: | Carbure de silice (SiC) |
| Passage libre: | Ø120-130 |
